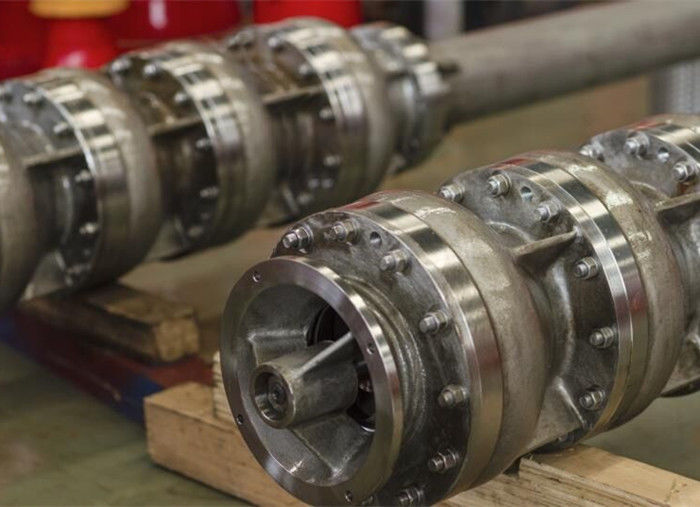

산업을 위한 튼튼한 수직 갱구 터빈 불 펌프 연성이 있는 무쇠 케이싱

소방용 수직 터빈 소방 펌프 용량 최대 10,000GPM

요구 정보 양식 Kathy.pdf

수직 터빈 펌프는 우물에서 바다에 이르는 다양한 수원에서 성공적으로 작동하도록 설계되었습니다.

제공 시장: 도시 및 농촌 도시 용수, 관개, 화학 처리, 1차 금속, 석유, 발전소, 광산, 식품 가공, 해양 플랫폼 등 원수 취수, 액체 이송, 냉각수 순환, 부스터 서비스, 우수, 홍수 조절, 해양 처리 , 공정 서비스, 휘발성 유체, 응축수, 연료 펌프 및 광산 탈수

터빈 용기는 필요한 배출 압력을 생성하기 위해 직렬로 배치될 수 있습니다.주철, 청동, 스테인리스 스틸 또는 기타 기계 가공 가능한 재료로 제작되었습니다.마모 링은 재생 가능한 표면을 제공하는 데 사용할 수 있습니다.오픈 라인 샤프트 – 샤프트 베어링 윤활 가능

작동 원리:

수직 터빈 펌프는 일반적으로 직각 구동을 통해 AC 전기 유도 모터 또는 디젤 엔진에 의해 구동됩니다.펌프의 끝 부분은 샤프트에 연결된 회전 임펠러로 구성되어 있으며 우물물을 보울이라고 하는 디퓨저 케이스로 안내합니다.

다단식 펌프는 단일 샤프트에 여러 개의 임펠러를 사용하여 더 깊은 우물에서 물을 펌핑하는 데 필요한 더 높은 압력을 생성하거나 지면에서 더 높은 압력(수두)이 필요한 곳에서 생성합니다.

수직 터빈 펌프는 물이 흡입 벨로 알려진 종 모양의 장치를 통해 바닥에서 펌프를 통해 들어올 때 작동합니다.그런 다음 물은 물의 속도를 증가시키는 첫 번째 단계 임펠러로 이동합니다.그런 다음 물은 임펠러 바로 위의 디퓨저 케이싱으로 이동하여 고속 에너지가 고압으로 변환됩니다.디퓨저 케이스는 또한 디퓨저 케이스 바로 위에 위치한 다음 임펠러로 유체를 안내합니다.이 프로세스는 펌프의 모든 단계를 통해 진행됩니다.

디퓨저 케이싱을 떠난 후 물은 수직 기둥 파이프를 통과하여 표면을 향해 상승합니다.컬럼 내부의 회전 샤프트는 컬럼 내에 설치된 슬리브 부싱을 사용하여 3~5피트 간격으로 지지되며, 컬럼을 지나갈 때 물에 의해 윤활됩니다.펌프는 또한 표면에 토출 헤드가 있어 흐름이 토출 파이프 쪽으로 방향을 바꿀 수 있습니다.직립형 고추력 AC 모터가 펌프의 토출 헤드 위에 장착되어 있습니다.

이점:

일류 시험 및 검사 장비.

UL 인증은 세계 최고 수준의 화재 인증 기술 표준을 나타내지만 인증된 화재 제품은 가장 극단적이고 가혹한 테스트 프로세스를 견뎌야 함을 의미합니다. 인증 목적은 제품이 성능, 안전 및 품질 요구 사항을 충족하는지 확인하기 위해 설계된 재산 보호의 목적을 달성하기 위하여.

서비스:
